? ? ? ?伴熱帶專用熱電阻（RTD）是一種溫度傳感器，利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。其可對-200~600℃溫度范圍內的氣體、液體介質和固體表面進行自動檢測，并且可直接用銅導線和二次儀表相連接使用，由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器、掃描器、數據記錄儀以及電腦提供精確的輸入值。

? ? ? ? ?熱電阻（RTD） 型號HNCR-146-Pt100

A級R0=100±0.06Ω?

R0/R100 ? 1.3850?

產品執行標準 ?IEC751?

? ? ? ? 熱電阻（RTD）是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值它比普通熱電阻直徑小，易彎曲，抗震性好，它的外徑一般為φ1~φ8mm，最小可達φ1mm。適宜安裝在普通熱電阻無法安裝的場合，（RTD）系列采用引進熱電阻測溫元件，因此，具有精確、靈敏、熱響應時間快、質量穩定、使用壽命長等優點。

? ? ? ?熱電阻（RTD）外保護管采用不銹鋼，內充滿高密度冶金級鎂砂氧化物質絕緣體，因此它具有很強的抗污染和優良的機械強度，適合安裝在環境惡劣的場合。熱電阻（RTD）通常由感溫元件、安裝固定裝置和接線裝置等主要部件組成，熱響應時間少，減小動態誤差；直徑小，長度不受限制；測量精度高；進口或國產薄膜電阻元件，性能可靠穩定。

? ? ?熱電阻（RTD）在環境溫度為15-35℃，相對濕度不大于80%，試驗電壓為10-100V(直流)電極與外套管之間的絕緣電阻>100MΩ。

名稱 ? ? ? ?測溫范圍℃ ? ? ? ?允許偏差△t℃ ? ? ? ?分度號

熱電阻(RTD) ? ? ? ?-150~200 ? ? ? ?B級：±(0.30+0.005|t|) ? ? ? ?Pt100 ? ? ??

引線2000mm，可根據客戶要求定制

防爆等級EXdIICT6 ? 防爆證號CE17.1658

（1）精通型熱電阻：工業常用熱電阻感溫元件（電阻體）的結構及特點。從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響同般采用三線制或四線制。

（2）鎧裝熱電阻：鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2~φ8mm，最小可達φ1mm。 與普通型熱電阻相比，它有下列優點：

①體積小，內部無空氣隙，熱慣性上，測量滯后??；

②機械性能好、耐振，抗沖擊；

③能彎曲，便于安裝

④使用壽命長。

（3）端面熱電阻：端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

（4）隔爆型熱電阻：隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于B1a~B3c級區內具有爆炸危險場所的溫度測量。

在溫度出現階躍變化時，熱電阻（RTD）的輸出變化至相當于該階躍變化的50%，所需的時間，稱為熱響應時間。常溫絕緣電阻的實驗電壓可取直流10-100V任意值，環境溫度在15-35℃范圍內，相對溫度應不大于80%，通過鎧裝熱電阻隔的測量電流最大不超過5mA。

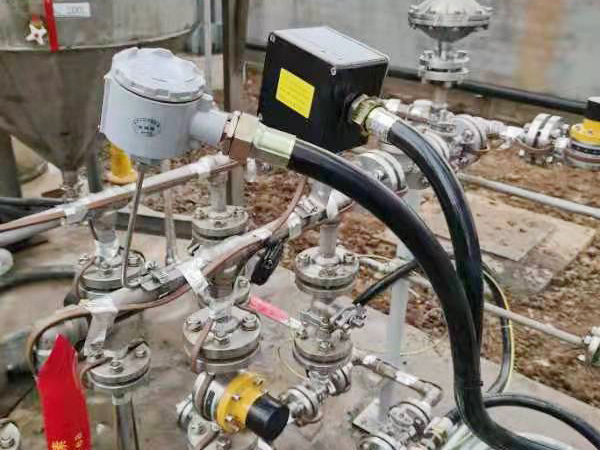

熱電阻（RTD）應避免安裝在爐旁或距加熱體太近之處，應盡量安裝在沒有震動或震動很小的地方，同時要便于施工和維護。安裝位置應盡可能保持垂直，但在有流速時則必須傾斜安裝。接線盒出孔應向下方。

熱電阻（RTD）應按規定接線，一般采用三線制。連接導線應采用絕緣(最好是屏敞)銅線，其截面積應≥1.0平方毫米，導線的阻值應按顯示儀表的規定配準。由于熱惰性使熱電阻（RTD）變化滯后溫度變化，為消除它的引起的誤差，應盡可能地減小熱電阻保護管外徑，適當增加熱電阻的插入深度使熱電阻受熱部位增加。

要經常檢查保護管狀況，發現氧化或變形應立即采取措施，要定期進行校驗。

?

?

?

?

?

? ? ? ? ?
