磁致伸縮液位計的安裝方式
磁致伸縮液位計的原理：
? ? ? 磁致伸縮液位傳感器的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有磁鐵）等部分組成。
? ? ? 傳感器工作時，電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電磁場。在傳感器測桿外配有一浮子，此浮子可沿測桿隨液位的變化而上下移動。在浮子內部有一組磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以確定浮子所在的位置，即液面的位置。
? ? ? 磁致伸縮液位計還可應用于兩種不同液體之間的界位測量。防爆型設計，適合危險場合，智能電子線路設計可計算出容積量；可動部件為浮子，維護量很低。
測量臥式儲罐的液位，頂部安裝用于生產控制，側側安裝典型應用與安裝：
▲ 測量臥式儲罐的液位：頂部安裝大型立油罐上的應用與安裝

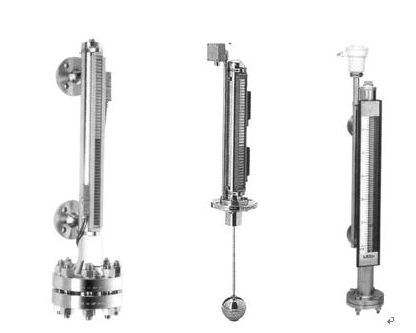

▲用于生產中間液位控制：側側安裝與磁翻板液位計配套應用
▲立油罐上的應用：軟纜式頂部安裝瀝青儲罐等應用與安裝

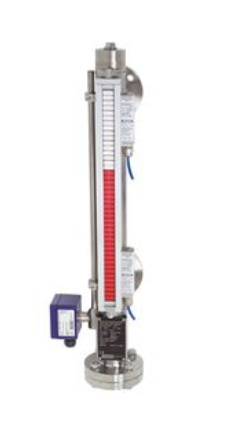

▲ 與磁翻板液位計配套應用
