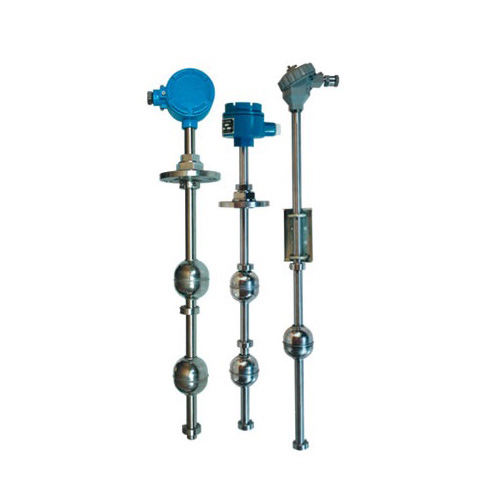

插入式磁性浮子液位計概述：

磁性浮子液位計由現場指示部分及其輔助裝置（液位控制開關和液位遠傳變送器）二部分組成，用戶也可以單獨選用現場指示部分。該儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。由于測量顯示部分不與介質直接接觸，所以對高溫、高壓、有毒、有害、強腐蝕介質更顯其優越性。因此，它比傳統的玻璃板（管）液位計具有更高的可靠性、安全性、實用性。

插入式磁性浮子液位計結構原理：

液位計根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。

特點：

1、適合容器內液體介質的液位、界面的測量。除現場指示，還可配 遠傳變送器、報警開關、檢測功能齊全。

2、指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。

3、測量范圍大，不受貯槽高度的限制。

4、結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。

基本參數：

1測量范圍：500~8000mm

2精確度：±5mm ±10mm（高溫型）

3工作壓力：≤2.5MPa（普通型） ≤10.0MPa（高壓型） ≤32.0MPa（超高壓型） ≤2.5MPa（防腐型）

4介質密度：0.45~2g/cm

5介質密度差：≥0.15g/cm（測量界位）

6介質溫度：-80℃~+450℃

7介質粘度：≤0.4Pa.s，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱夾套式液位計。

8環境振動：頻率≤25HZ，振幅≤0.5mm

9接口法蘭：采用化工部1997年頒發的HG20592~20635-97法蘭標準。
